IrisRAG - Technische Dokumentation

1. Architekturueberblick

IrisRAG ist eine RAG-Anwendung auf InterSystems IRIS mit gemischter Implementierung in:

• ObjectScript fuer Persistenz, Embedded SQL, REST-Dispatcher und LLM-Workflow
• Embedded Python fuer Dateiverarbeitung, HTTP-Abrufe, HTML-/Text-Normalisierung und Embedding-nahe Vorverarbeitung

Die Anwendung besteht aus vier technischen Hauptbereichen:

Bereich	Komponenten
Datenmodell	UserRag, GruppeRag, BereichRag, Join-Klassen
Wissensspeicher	RAGDokumente, RAGDokumenteChunks
Retrieval/LLM	LLMProxy, LLMProxyEntwicklerTests
Web	Web.Dispatcher, Web.Login, Web.Dashboard, Web.Admin, Web.AdminLogin

2. Datenmodell

2.1 Zugriffsmodell

UserRag
  -> UserGruppeRag
     -> GruppeRag
        -> BereichGruppeRag
           -> BereichRag

2.2 Dokumentmodell

RAGDokumente
  -> RAGDokumenteChunks

RAGDokumente speichert Metadaten, Quellpfad, Hash, Zeitstempel und Bereich. RAGDokumenteChunks speichert Chunk-Text und Vektor-Embedding.

2.3 Wichtige Beziehungen

Klasse	Beziehung
BereichRag	1:n zu RAGDokumente
RAGDokumente	children zu RAGDokumenteChunks
UserRag / GruppeRag	m:n ueber UserGruppeRag
GruppeRag / BereichRag	m:n ueber BereichGruppeRag

3. Klassenlandschaft

Klasse	Typ	Aufgabe
IrisRAG.RAGDokumente	%Persistent	Import, Staging, Dateityp-Verarbeitung, Embedding-Orchestrierung
IrisRAG.RAGDokumenteChunks	%Persistent	Chunk-Text und Vektoren
IrisRAG.LLMProxy	%RegisteredObject	Retrieval, Kontextaufbau, LLM-Aufruf
IrisRAG.LLMProxyEntwicklerTests	%RegisteredObject	Benchmarking
IrisRAG.UserRag	%Persistent	Benutzer
IrisRAG.GruppeRag	%Persistent	Gruppen
IrisRAG.BereichRag	%Persistent	Bereiche
IrisRAG.UserGruppeRag	%Persistent	User-Gruppen-Zuordnung
IrisRAG.BereichGruppeRag	%Persistent	Bereich-Gruppen-Zuordnung
IrisRAG.Web.Dispatcher	%CSP.REST	Routing, Login-Guards, Admin-Aktionen
IrisRAG.Web.Dashboard	%CSP.Page	Benutzeroberflaeche fuer Fragen
IrisRAG.Web.Login	%CSP.Page	regulare Login-Seite
IrisRAG.Web.Admin	%CSP.Page	Admin-Konsole inkl. Dokumentimport
IrisRAG.Web.AdminLogin	%CSP.Page	Admin-Login

4. Import-Pipeline

4.1 Einstiegspunkte

IrisRAG.RAGDokumente stellt mehrere Importwege bereit:

Methode	Zweck
ReadFolder(folder, bereich)	Verzeichnisimport im Container
AddDocument(datei, verzeichnis, bereich)	einzelnes Dokument ueber vorhandenen Dateipfad
ImportUploadedDocument(name, base64, bereich)	Browser-Upload ueber Dispatcher
ImportUrlAsDocument(url, bereich)	Webseitenimport mit HTML-zu-Markdown
ImportStagedDocument(name, pfad, bereich)	Nachverarbeitung einer bereits abgelegten Datei
ImportByPath(relpath, bereich)	Import per relativem Pfad innerhalb von SRCVOLUMEPATH
ImportByAbsolutePath(abspath, bereich)	Import per beliebigem Originalpfad; Datei muss zuvor manuell nach SRCVOLUMEPATH kopiert worden sein

4.2 Dateityp-Verarbeitung

PDF

• Datei bleibt binar als PDF erhalten
• Text wird mit pypdf.PdfReader extrahiert

Textbasierte Formate

• unterstuetzt: TXT, MD, JSON, XML, CSV
• Dekodierung zuerst UTF-8, dann Latin-1

HTML / HTM

• HTML wird ueber ConvertHtmlToMarkdown() in Markdown-nahen Text umgewandelt
• die Konvertierung nutzt trafilatura (pip install trafilatura)
• trafilatura extrahiert den Hauptinhalt und entfernt Navigation, Werbung und Boilerplate automatisch
• Fallback auf lxml-Rohtext wenn trafilatura keinen Hauptinhalt erkennt (z. B. kurze lokale HTML-Fragmente)

4.3 Browser-Upload

Technischer Ablauf:

1. Web.Admin liest die lokale Datei mit JavaScript ueber FileReader.
2. Der Inhalt wird als Base64 an /admin/save gesendet.
3. Web.Dispatcher.DoAdminSave() ruft ImportUploadedDocument(...) auf.
4. IRIS schreibt die Datei in das konfigurierte Upload-Staging.
5. Danach folgt die normale Chunk-/Embedding-Pipeline.

4.4 URL-Import

Technischer Ablauf:

1. Admin sendet URL + Bereich an /admin/save.
2. Web.Dispatcher ruft ImportUrlAsDocument(...) auf.
3. IRIS laedt die Ziel-URL serverseitig per urllib.request.
4. HTML wird mit trafilatura zu Markdown konvertiert.
5. Der Dateiname wird aus Pfad + 8-stelligem SHA256-Kurzhash der vollen URL gebildet (z. B. DocBook.UI.Page_a3f7b291.md). Damit erzeugen URLs mit gleichem Pfad aber unterschiedlichen Query-Parametern keine Dateikollisionen.
6. Eine Datei wird unter UPLOADROOTDIR/url gespeichert.
7. ImportStagedDocument(...) fuehrt danach den regulaeren RAG-Import aus.
8. Die Original-URL wird in der Property QuelleUrl des Dokuments gespeichert.

4.5 Upload-Staging

Parameter:

UPLOADROOTDIR = /usr/irissys/mgr/irisrag_uploads

Struktur:

/usr/irissys/mgr/irisrag_uploads/upload
/usr/irissys/mgr/irisrag_uploads/url

Wichtig: Die physische Ablage ist absichtlich nicht nach Bereich segmentiert. Der Bereich bleibt als IRIS-Metadatum am Dokument erhalten.

4.6 Pfadbasierter Import

ImportByPath(vstrRelPath, vstrBereich) nimmt einen Pfad relativ zu SRCVOLUMEPATH entgegen und leitet die Datei an die normale Staging-Pipeline weiter.

ImportByAbsolutePath(vstrAbsPath, vstrBereich) nimmt einen beliebigen Originalpfad des Host-Systems entgegen (z. B. /Users/admin/Documents/Projekt/bericht.pdf). Die Datei wird nicht direkt unter dem angegebenen Pfad gesucht, sondern ueber den Dateinamen in SRCVOLUMEPATH aufgefunden. Der Originalpfad wird als Quellverweis gespeichert und im Admin-Bereich angezeigt. Das erlaubt, die urspruengliche Herkunft der Datei nachzuvollziehen, obwohl die physische Kopie innerhalb des Containers liegt.

Validierung in ImportByAbsolutePath:

1. Bereich muss in IRIS vorhanden sein.
2. SRCVOLUMEPATH muss konfiguriert sein.
3. Der Dateiname wird aus dem angegebenen Originalpfad extrahiert.
4. Die Datei wird unter SRCVOLUMEPATH/dateiname gesucht. Fehlt sie dort, wird ein erklaerungsfaehiger Fehler zurueckgegeben.
5. Der weitere Ablauf entspricht ImportStagedDocument(...).

Parameter:

SRCVOLUMEPATH = /Users/admin/IRIS_Data/src

4.7 copy_to_rag – Hilfsprogramm fuer den Dateitransfer

copy_to_rag.py ist ein optionales Python-Hilfsprogramm (Tkinter-GUI), das den Dateitransfer in das Container-Volume vereinfacht. Es ist kein Bestandteil des IRIS-Kernsystems und nur als Bedienerleichterung gedacht.

Starten: Doppelklick auf copy_to_rag.command im Finder (kein Terminal erforderlich).

Ablauf:

1. Nativer macOS-Dateidialog oeffnet sich zur Dateiauswahl.
2. Unterstuetzte Typen: .pdf, .txt, .md, .html, .htm, .json, .xml, .csv.
3. Die gewaehlte Datei wird nach SRCVOLUMEPATH (/Users/admin/IRIS_Data/src/) kopiert.
4. Der Originalpfad wird automatisch in die Zwischenablage gelegt.
5. Im Admin-Bereich unter Datei per Pfad importieren kann der Originalpfad direkt eingefuegt werden (Cmd+V).

Hinweis: Das Programm ist nicht zwingend erforderlich. Dateien koennen alternativ manuell in das Volume-Verzeichnis kopiert und der Pfad direkt im Admin-Bereich eingetragen werden.

4.8 Hash- und Update-Logik

Vor der eigentlichen Speicherung wird fuer jede Datei ein SHA256-Hash gebildet.

Die Logik lautet:

1. gleicher Pfad + gleicher Dateiname + gleicher Hash -> nichts neu speichern
2. gleicher Pfad + gleicher Dateiname + anderer Hash -> UpdateEmbeddings(...)
3. neuer Pfad/Dateiname -> SaveEmbeddings(...)

5. Chunking und Embeddings

5.1 Parameter

Parameter	Wert
CHUNKSIZE	700
CHUNKOVERLAP	150
EMBEDDINGDIM	768
OLLAMAMODEL	nomic-embed-text
OLLAMAURL	http://host.docker.internal:11434/api/embeddings
OLLAMATIMEOUT	20

5.2 Persistenz

RAGDokumente speichert:

• DateiName
• Verzeichnis
• DateiHash
• EinleseZeitpunkt
• BereichRag
• QuelleUrl – optionale Quell-URL; wird nur beim URL-Import befuellt, bei Datei-Upload und Verzeichnisimport leer

RAGDokumenteChunks speichert:

• Parent-Dokument
• ChunkIndex
• ChunkText
• ChunkEmbedding als Vector

5.3 Rebuild-Funktionen

Methode	Zweck
RebuildChunksForSavedDocument()	Chunks fuer ein bestehendes Dokument neu erzeugen
RebuildChunksForSavedDocumentByIdInfo(id)	Rebuild fuer Dokument-ID mit Textinfo
RebuildAllDocumentsInfo()	Rebuild aller Dokumente
GetChunkCoverageInfo()	Uebersicht ueber Chunks je Dokument

6. Retrieval- und Antwortpipeline

6.1 LLMProxy-Parameter

Parameter	Wert
MODEL	llama3
URL	http://host.docker.internal:11434/api/chat
CONTEXTCHUNKS	9
CONTEXTCANDIDATES	256
MAXCHUNKSPERDOCUMENT	4
MINMATCHTERMS	2
MINMATCHSCORE	5
MINSOURCESCORE	1
FOUNDSOURCESCHUNKS	3

6.2 Kontextaufbau

GetContext(...) arbeitet in mehreren Stufen:

1. Frage-Embedding erzeugen
2. TOP CONTEXTCANDIDATES Chunks per VECTOR_COSINE suchen
3. pro Kandidat den eigentlichen Chunk laden
4. mit BuildSourcePreview(...) lexikalische Treffer zaehlen
5. nur Chunks mit mindestens MINMATCHTERMS oder einem ausreichend hohen MINMATCHSCORE uebernehmen
6. maximal MAXCHUNKSPERDOCUMENT Chunks je Dokument
7. insgesamt maximal CONTEXTCHUNKS Chunks in strContext

6.3 Warum CONTEXTCANDIDATES = 256 wichtig ist

Bei importierten Webseiten kann der HTML-Ursprung viel Navigation, Banner und Meta-Inhalt enthalten. Dadurch kann ein inhaltlich richtiger Chunk trotz korrekt importierter Daten in der semantischen Rangliste weit hinten landen.

Ein konkreter Fall:

• Observability with OpenTelemetry lag im importierten Release-Notes-Dokument in Chunk 189
• dieser Chunk stand bei der Vektorsuche nur auf Rang 195
• mit CONTEXTCANDIDATES = 36 wurde er nie betrachtet
• mit CONTEXTCANDIDATES = 256 wird er in die weitere Filterlogik einbezogen

6.4 Antwortgenerierung

Ask(...) ruft intern:

1. GetContext(...)
2. GetAnswerLLM()
3. Antwort-Normalisierung fuer Terminal und Web

Das LLM bekommt:

• Systemprompt
• generierten Kontext
• Benutzerfrage

6.5 Fundstellen

strFoundSources speichert zusaetzliche Quellhinweise fuer die Anzeige im Terminal und im Dashboard.

Die Anzeige wird dabei bewusst strenger gefiltert als der eigentliche Kontext:

1. Matching fuer Kontext und Fundstellen arbeitet mit normalisierten Suchtermen, sodass z. B. entwickelt und entwickelte zusammenfinden.
2. Fundstellen werden dokumentbasiert aggregiert, nicht mehr nur aus den zuerst akzeptierten Chunks zusammengesetzt.
3. Angezeigt werden nur Dokumente mit dem besten ermittelten Source-Score.

Damit bleiben bei Mehrbereichsabfragen die fachlich passenden Hauptquellen sichtbar, waehrend schwache Nebentreffer wie allgemeine Richtlinien- oder Story-Dokumente nicht mehr in der Fundstellenanzeige auftauchen.

7. Web-Architektur

7.1 Dispatcher

IrisRAG.Web.Dispatcher ist %CSP.REST und steuert:

• Login-Weiterleitungen
• Benutzer-Session
• Admin-Session
• Dashboard-Aufruf
• Admin-CRUD
• Upload- und URL-Import

Routen

Route	Methoden	Handler
/	GET	ShowDashboard
/dashboard	GET	ShowDashboard
/login	GET/POST	ShowLogin, DoLogin
/ask	POST	DoAskPrompt
/logout	GET	DoLogout
/admin/login	GET/POST	ShowAdminLogin, DoAdminLogin
/admin	GET	ShowAdmin
/admin/save	POST	DoAdminSave
/admin/logout	GET	DoAdminLogout

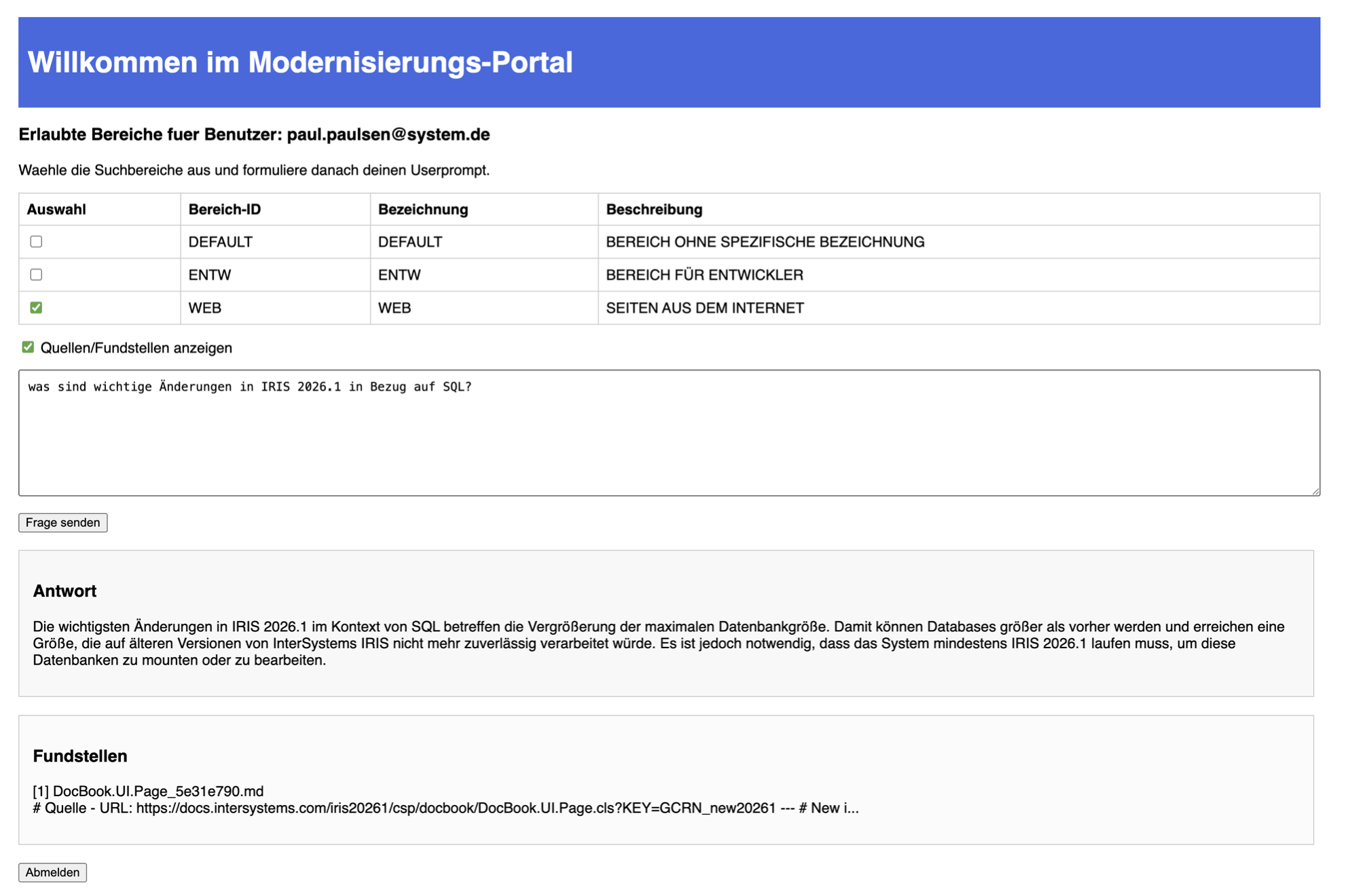

7.2 Dashboard

Web.Dashboard rendert:

• erlaubte Bereiche fuer den Benutzer
• Mehrfachauswahl von Bereichen
• Prompt-Feld
• Checkbox fuer Fundstellen
• Antwortanzeige
• Fundstellenanzeige

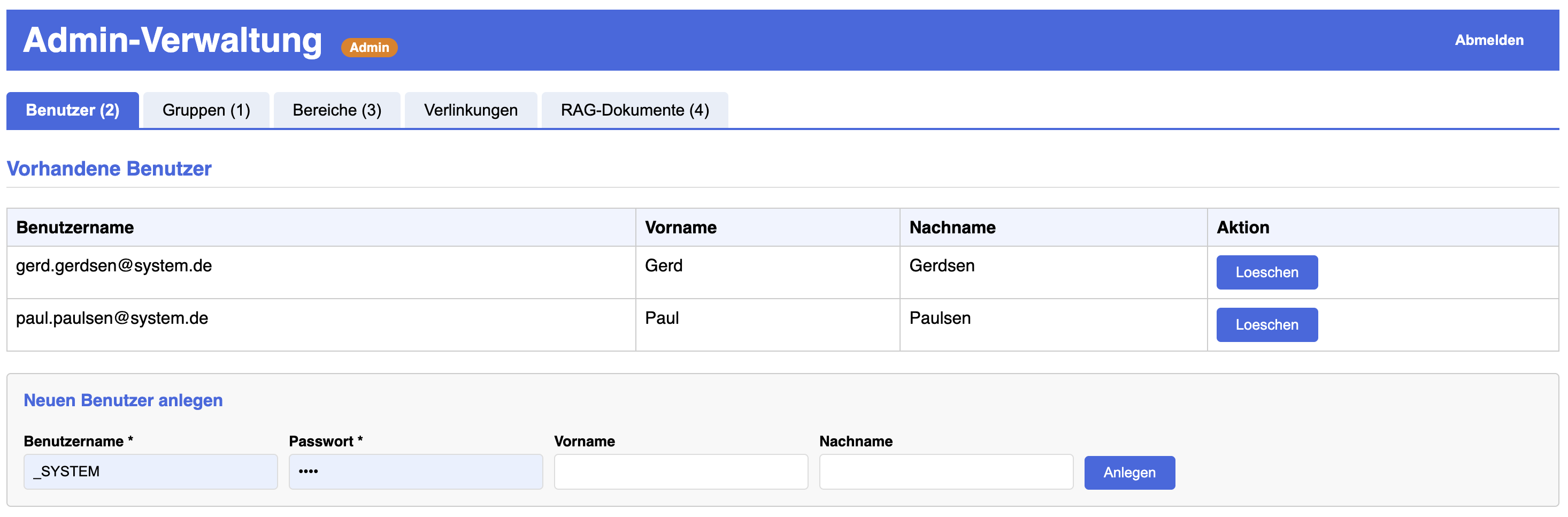

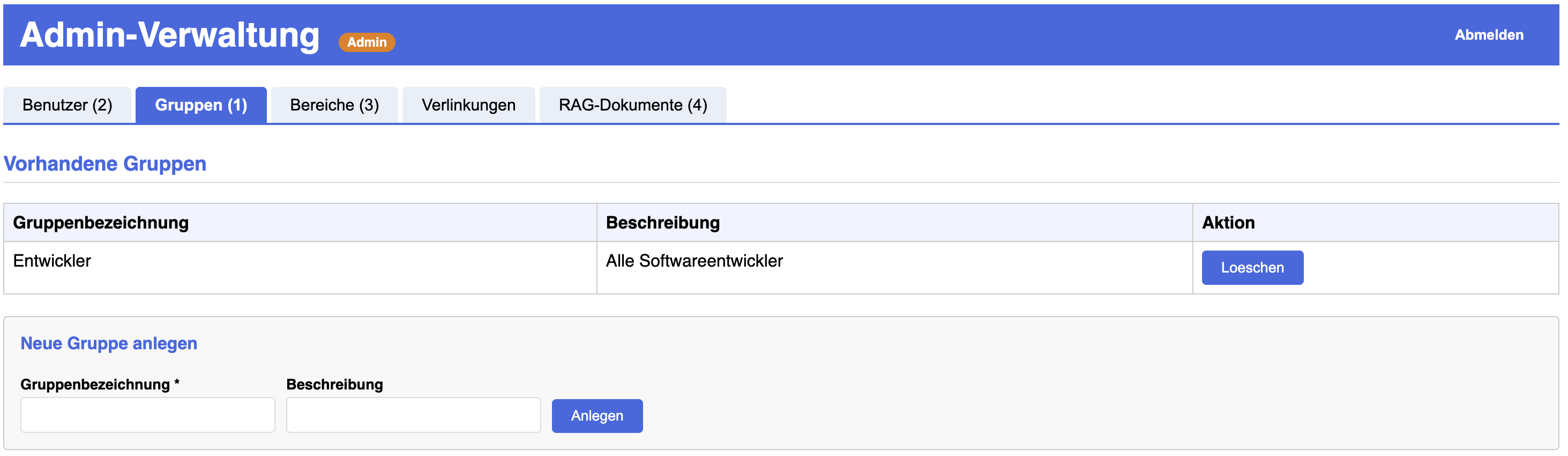

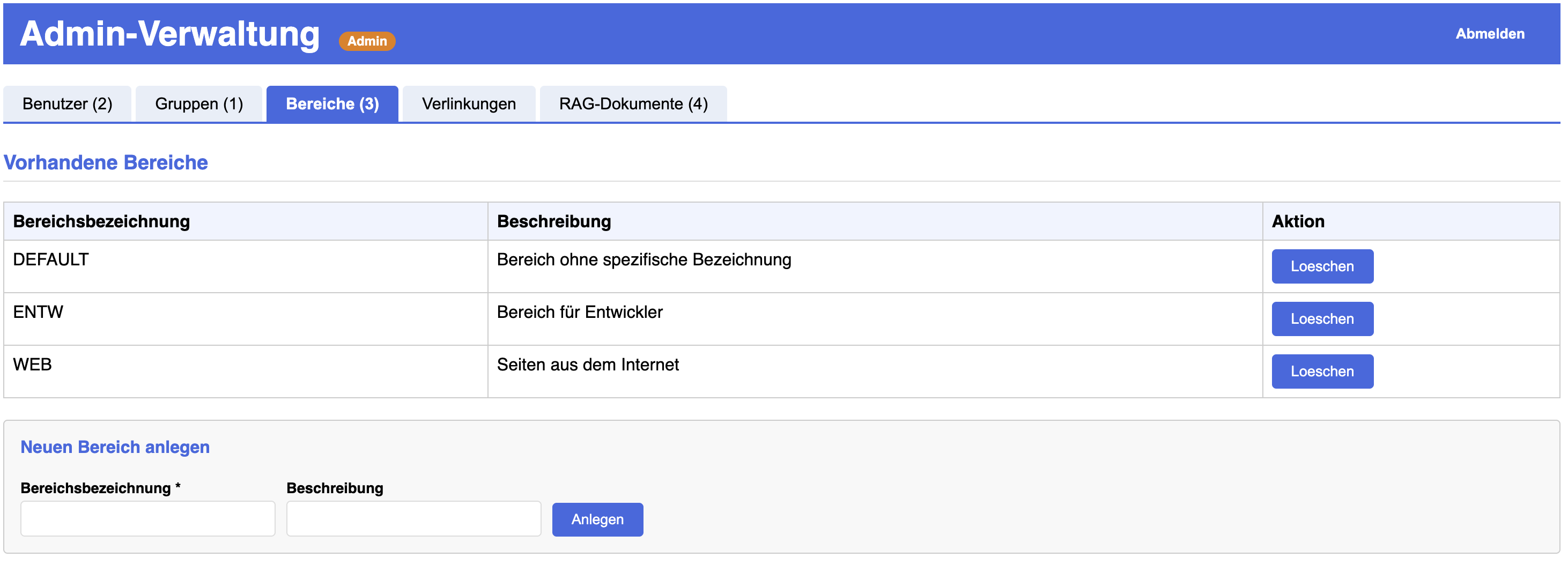

7.3 Admin

Web.Admin rendert fünf Tabs:

1. Benutzer
2. Gruppen
3. Bereiche
4. Verlinkungen
5. RAG-Dokumente

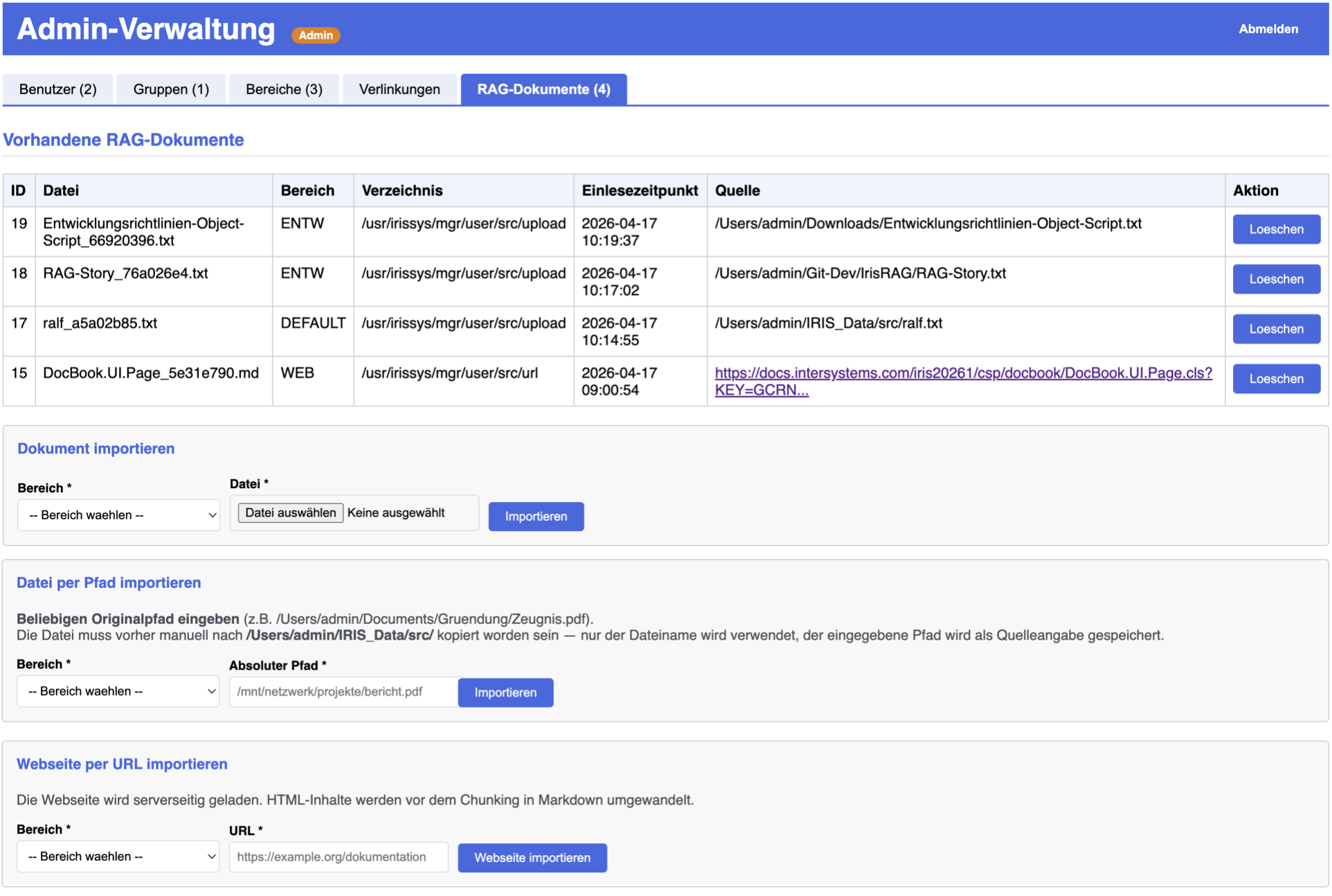

Der Dokumente-Tab ist die technische Verwaltungsoberflaeche fuer:

• Dokumentliste
• lokalen Upload
• pfadbasierten Import (beliebiger Originalpfad)
• URL-Import
• Fehlermeldungen mit Detailtext

7.4 Admin-POST-Aktionen

Neben Benutzer-/Gruppen-/Bereichsverwaltung sind relevant:

Action	Bedeutung
import_rag_upload	startet ImportUploadedDocument(...)
import_rag_url	startet ImportUrlAsDocument(...)
import_rag_path	startet ImportByPath(...) fuer relativen Pfad innerhalb SRCVOLUMEPATH
import_rag_abspath	startet ImportByAbsolutePath(...) fuer beliebigen Originalpfad
delete_dokument	loescht Dokument inkl. aller Chunks; ruft Dispatcher.DeleteDokument(id) auf

7.5 Login-Seiten

Seite	Klasse	Route

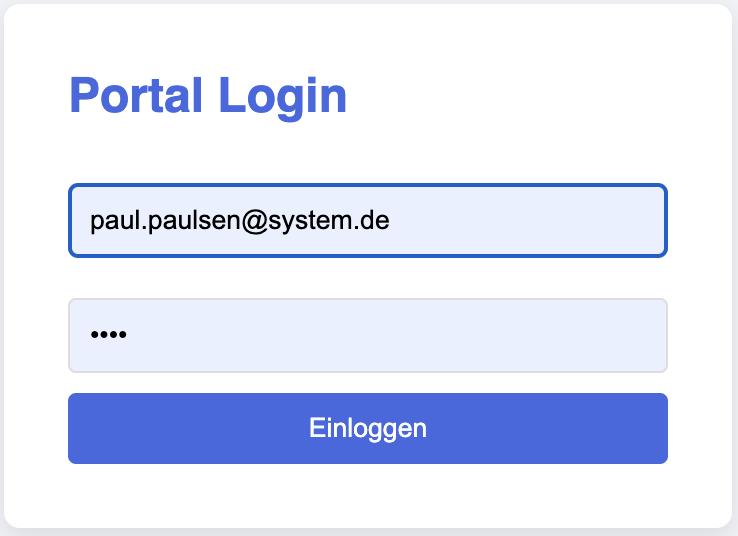

Benutzer-Login	Web.Login	/login

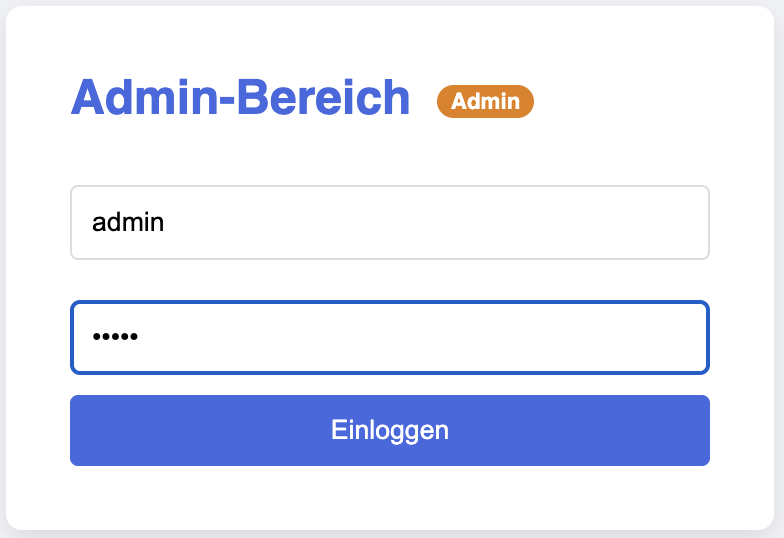

Admin-Login	Web.AdminLogin	/admin/login

8. Session- und Sicherheitslogik

Der Dispatcher trennt zwei Login-Welten:

Session-Key	Bedeutung
LoggedIn	regulaerer Web-Benutzer
UserName	eingeloggter Benutzer
SelectedBereiche	aktuell ausgewaehlte Suchbereiche
AdminLoggedIn	Admin-Status
AdminLastDetail	technische Detailmeldung fuer Admin-Fehlerbanner

OnPreDispatch(...) entscheidet:

• ob ein Benutzer fuer /dashboard oder /ask angemeldet sein muss
• ob ein Admin fuer /admin/* angemeldet sein muss
• ob Login-Seiten bei bestehender Session uebersprungen werden

9. Betrieb mit Container und Ollama

9.1 IRIS im Container

Die Anwendung laeuft im Container iris-orb. Entwicklung und Troubleshooting erfolgen typischerweise ueber:

docker exec -it iris-orb iris session iris

Namespace:

zn "USER"

9.2 Klassen nachladen

Beispiel:

set sc = $system.OBJ.Load("/tmp/LLMProxy.cls", "ck")

ck bedeutet Laden und Kompilieren.

9.3 Ollama

Es werden zwei Endpunkte genutzt:

Zweck	Endpunkt
Embeddings	http://host.docker.internal:11434/api/embeddings
Chat	http://host.docker.internal:11434/api/chat

10. Entwickler- und Diagnosewege

10.1 Embedding-Check

write ##class(IrisRAG.RAGDokumente).%New().GetOllamaEmbeddingInfo()
set sc = ##class(IrisRAG.RAGDokumente).%New().CheckOllamaEmbeddingConfig()

10.2 RAG-Benchmarks

w ##class(IrisRAG.LLMProxyEntwicklerTests).BenchmarkAsk("hat ralf kenntnisse in ML?", 1, 3)
w ##class(IrisRAG.LLMProxyEntwicklerTests).BenchmarkContextOnly("was findest du zu Observability with OpenTelemetry", 1, 5, "DEFAULT")
w ##class(IrisRAG.LLMProxyEntwicklerTests).BenchmarkContextOnlyWithoutEmbedding("hat ralf kenntnisse in ML?", 5, 5)

10.3 Typische Fehlerbilder

Symptom	Ursache	Behebung
Webseite konnte nicht importiert werden.	Importpfad nicht beschreibbar oder HTTP-Fehler	Detailmeldung im Admin pruefen
Keine Information im Kontext gefunden.	relevanter Chunk liegt ausserhalb des Candidate-Fensters oder Bereich falsch gewaehlt	Bereich pruefen, Candidate-Fenster pruefen
keine Fundstellen	Kontext leer oder Source-Filter verwirft alle Kandidaten	Importinhalt sowie MINMATCHTERMS und MINSOURCESCORE pruefen

11. Aktueller Technologiestand

Die aktuelle Anwendung umfasst jetzt vollstaendig:

• Rechteverwaltung auf Basis von Benutzer, Gruppen und Bereichen
• klassisches Dashboard fuer RAG-Fragen
• Admin-Konsole fuer Stammdaten und Import
• browserbasierten Dateiupload ausserhalb des Containers
• serverseitigen URL-Import fuer Webseiten mit trafilatura-basierter HTML-Extraktion
• kollisionsfreie Dateinamen beim URL-Import (SHA256-Kurzhash der vollen URL)
• Property QuelleUrl fuer importierte Webseiten
• Loeschen von RAG-Dokumenten inkl. Chunks ueber die Admin-Konsole
• containerinternes Upload-Staging
• Vektor-Retrieval mit erweitertem Candidate-Fenster
• Fundstellenanzeige und technische Fehlerdetails im Admin
• pfadbasierter Import per ImportByPath und ImportByAbsolutePath
• copy_to_rag-Hilfsprogramm (Tkinter-GUI) fuer vereinfachten Dateitransfer in Container-Volumes
• SRCVOLUMEPATH-Parameter fuer pfadbasierten Import
